كيف يتم إجراء اختبار NVH للمركبة؟

مرحبًا يا من هناك! باعتباري أحد موردي اختبارات الضوضاء والاهتزاز والاهتزاز (NVH) في المركبات، فأنا متحمس جدًا لإطلاعك على كيفية إجراء اختبار الضوضاء والاهتزاز والاهتزاز (NVH) في المركبات. يعد NVH، الذي يرمز إلى الضوضاء والاهتزاز والخشونة، جانبًا مهمًا في تطوير المركبات. فهو يؤثر بشكل مباشر على راحة الركاب وتجربة القيادة الشاملة. لذلك، دعونا نتعمق!

فهم أساسيات NVH

قبل أن نبدأ في عملية الاختبار، من المهم أن نفهم ما هو NVH. يمكن أن تأتي الضوضاء في السيارة من مصادر مختلفة، مثل المحرك والإطارات والرياح وحتى نظام التدفئة والتهوية وتكييف الهواء (HVAC). يمكن الشعور بالاهتزاز من خلال عجلة القيادة والمقاعد والأرضية، ويمكن أن يكون سببه عدم توازن المحرك، أو التآكل غير المتساوي للإطارات، أو مشاكل في نظام التعليق. القسوة هي أكثر من مجرد إجراء شخصي يجمع بين تأثيرات الضوضاء والاهتزاز، والتي توصف غالبًا بأنها شعور خشن أو مزعج أثناء القيادة.

التحضير للاختبار المسبق

الخطوة الأولى في اختبار NVH للمركبة هي الإعداد المسبق للاختبار. وهذا ينطوي على فحص شامل للسيارة. نقوم بفحص جميع المكونات الميكانيكية، مثل المحرك وناقل الحركة ونظام التعليق، للتأكد من أنها في حالة عمل مناسبة. يمكن لأي أجزاء مفككة أو مكونات بها خلل أن تؤثر بشكل كبير على نتائج الضوضاء والاهتزاز والخشونة (NVH).

نحتاج أيضًا إلى تهيئة بيئة الاختبار. للاختبار الداخلي، نستخدم غرف كاتمة للصدى. هذه غرف خاصة مصممة لاستيعاب جميع الانعكاسات الصوتية، مما يخلق بيئة ميدانية حرة شبه مثالية. يتيح لنا ذلك قياس الضوضاء الناتجة عن السيارة بدقة دون أي تدخل من مصادر خارجية.

بالإضافة إلى ذلك، نقوم بتركيب مجموعة متنوعة من أجهزة الاستشعار على السيارة. تُستخدم هذه المستشعرات لقياس المعلمات المختلفة المتعلقة بـ NVH. على سبيل المثال، تُستخدم الميكروفونات لقياس مستويات الضوضاء في مواقع مختلفة داخل السيارة وخارجها. تُستخدم مقاييس التسارع لقياس مستويات الاهتزاز في أجزاء مختلفة من السيارة، مثل كتلة المحرك والهيكل والمقاعد.

اختبار على الطريق

يعد الاختبار على الطريق جزءًا أساسيًا من اختبار NVH للمركبة. فهو يسمح لنا بتقييم أداء NVH للسيارة في ظروف القيادة في العالم الحقيقي. أثناء الاختبار على الطريق، نقوم بقيادة السيارة على أنواع مختلفة من الطرق، مثل الطرق السريعة الملساء وشوارع المدينة الوعرة والطرق غير المعبدة. وهذا يساعدنا على فهم كيفية استجابة السيارة لأسطح الطرق المختلفة وسيناريوهات القيادة.

نقوم بجمع البيانات باستخدام أجهزة الاستشعار المثبتة على السيارة. ويتم بعد ذلك تحليل البيانات في الوقت الفعلي أو لاحقًا في المختبر. يمنحنا الاختبار على الطريق معلومات قيمة عن خصائص مستوى الضوضاء والاهتزاز والاهتزاز (NVH) في السيارة، مثل الضوضاء الناتجة عن الإطارات على أسطح الطرق المختلفة، والاهتزازات التي تنتقل عبر عجلة القيادة أثناء التسارع والتباطؤ، والقسوة العامة التي يشعر بها السائق والركاب.

اختبار الدينامومتر

يعد اختبار مقياس القوة طريقة مهمة أخرى في اختبار NVH للمركبة. مقياس الدينامومتر هو جهاز يمكنه محاكاة ظروف القيادة المختلفة دون أن تتحرك السيارة فعليًا على الطريق. وهذا مفيد بشكل خاص لاختبار أداء محرك السيارة وناقل الحركة (NVH) في ظل ظروف خاضعة للرقابة.

أثناء اختبار الدينامومتر، يتم وضع السيارة على مقياس الدينامومتر، ويتم توصيل العجلات بالبكرات. يمكن لمقياس الدينامومتر بعد ذلك تطبيق أحمال مختلفة على السيارة، ومحاكاة سيناريوهات القيادة المختلفة، مثل التسارع والتباطؤ والقيادة في حالة الثبات.

يمكننا أيضًا التحكم في معلمات أخرى، مثل سرعة المحرك وعزم الدوران. يتيح لنا ذلك قياس الضوضاء والاهتزازات الناتجة عن المحرك وناقل الحركة بدقة في ظروف التشغيل المختلفة. غالبًا ما يتم استخدام اختبار مقياس القوة مع اختبار على الطريق للحصول على فهم شامل لأداء NVH للسيارة.

الاختبارات المعملية

في المختبر، نقوم بإجراء سلسلة من الاختبارات لمزيد من التحليل لأداء NVH للسيارة. أحد الاختبارات الشائعة هو التحليل النموذجي. يُستخدم التحليل النموذجي لتحديد الترددات الطبيعية وأشكال الأوضاع لمكونات السيارة. ومن خلال فهم الترددات الطبيعية، يمكننا تحديد مشكلات الرنين المحتملة التي قد تسبب ضوضاء واهتزازات مفرطة.

نقوم أيضًا بإجراء الاختبارات الصوتية في المختبر. يتضمن ذلك استخدام مصدر صوت لإثارة السيارة وقياس الاستجابة الصوتية. يساعدنا الاختبار الصوتي على فهم كيفية تفاعل الهياكل الداخلية والخارجية للمركبة مع الموجات الصوتية، وكيف يمكننا تحسين التصميم لتقليل مستويات الضوضاء.

هناك اختبار معملي مهم آخر وهو اختبار NVH لمجموعة نقل الحركة. يركز هذا على الضوضاء والاهتزاز الناتج عن المحرك وناقل الحركة ونظام نقل الحركة. نحن نستخدم معدات متخصصة لقياس تقلبات عزم الدوران، وضوضاء حشرجة التروس، وغيرها من المشكلات المتعلقة بالضوضاء والاهتزاز والخشونة (NVH) في مجموعة نقل الحركة.

تحليل البيانات

بمجرد قيامنا بجمع كافة البيانات من الاختبارات على الطريق، واختبار الدينامومتر، والاختبارات المعملية، فقد حان الوقت لتحليل البيانات. نحن نستخدم برامج متقدمة لتحليل البيانات وتحديد أي مشكلات تتعلق بالضوضاء والاهتزاز والخشونة (NVH). يمكن للبرنامج إجراء أنواع مختلفة من التحليل، مثل تحليل التردد، وتحليل المجال الزمني، وتحليل الطلبات.

يساعدنا تحليل التردد على فهم توزيع ترددات الضوضاء والاهتزازات. ومن خلال تحديد الترددات السائدة، يمكننا تتبع مصدر الضوضاء والاهتزاز. يسمح لنا تحليل المجال الزمني بتحليل السلوك العابر لإشارات الضوضاء والاهتزاز والخشونة (NVH)، مثل الضوضاء والاهتزاز الناتج أثناء بدء تشغيل المحرك وإيقاف تشغيله. يعد تحليل الطلب مفيدًا بشكل خاص لتحليل أداء NVH للمكونات الدوارة، مثل المحرك وناقل الحركة.

واستنادا إلى نتائج تحليل البيانات، يمكننا تقديم تقارير مفصلة لعملائنا. تتضمن هذه التقارير ملخصًا لأداء NVH، وتحديد أية مشكلات، وتوصيات للتحسين.

الحلول والتحسينات

بعد تحديد مشكلات الضوضاء والاهتزاز والخشونة (NVH)، نعمل مع عملائنا لتطوير الحلول والتحسينات. وقد يتضمن ذلك إجراء تغييرات على تصميم السيارة، مثل تعديل حوامل المحرك، أو إضافة مواد عازلة للصوت، أو تحسين الديناميكا الهوائية للمركبة.

نحن نقدم أيضاسادساً- تصميم الأداء وتحليلهخدمات لمساعدة عملائنا على تحسين الأداء العام للسيارة. يتضمن ذلك النظر في أداء الضوضاء والاهتزاز والخشونة (NVH) إلى جانب عوامل مهمة أخرى، مثل كفاءة استهلاك الوقود والسلامة والمتانة.

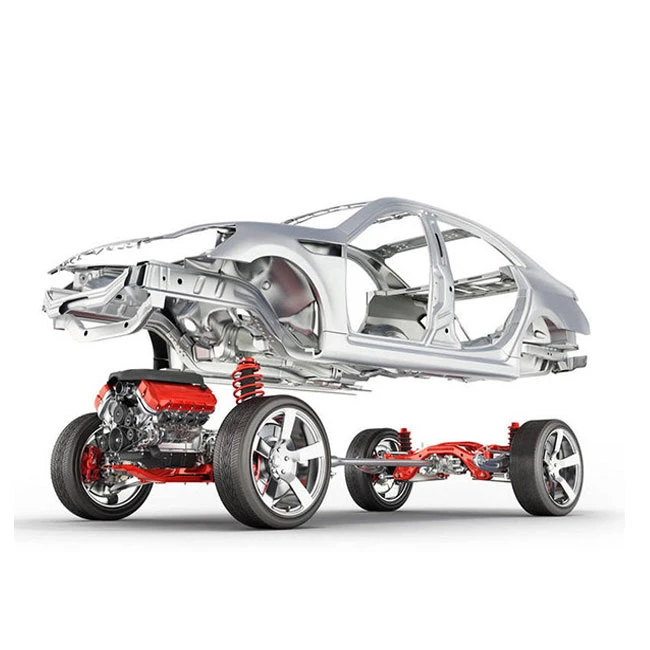

بالإضافة إلى ذلك، نحن نقدماختبار الضوضاء والاهتزاز والخشونة (NVH) للمركبةخدمات مركبات الطاقة الجديدة. مع تزايد شعبية مركبات الطاقة الجديدة، أصبح اختبار الضوضاء والاهتزاز والخشونة (NVH) لهذه المركبات أكثر أهمية. نحن نقدماختبار الموثوقية لمنتجات الطاقة الجديدةللتأكد من أن مركبات الطاقة الجديدة تلبي معايير NVH عالية الجودة.

خاتمة

يعد اختبار NVH للمركبة عملية معقدة وشاملة تتضمن خطوات متعددة، بدءًا من الإعداد المسبق للاختبار وحتى تحليل البيانات وتطوير الحلول. ومن خلال إجراء اختبارات NVH الشاملة، يمكننا مساعدة عملائنا على تحسين مستوى الراحة وتجربة القيادة الشاملة لمركباتهم.

إذا كنت في السوق للحصول على خدمات اختبار NVH للمركبات، فنحن نود أن نجري محادثة معك. سواء كنت شركة تصنيع سيارات تتطلع إلى تحسين أداء الضوضاء والاهتزاز والخشونة (NVH) لموديلاتك الجديدة أو موردًا مهتمًا بضمان جودة مكوناتك، فلدينا الخبرة والتجربة لتلبية احتياجاتك. تواصل معنا لبدء عملية الشراء والتفاوض، ودعنا نعمل معًا لإنشاء مركبات أكثر هدوءًا وسلاسة وراحة.

مراجع

• "تحسين ضجيج واهتزازات السيارة" بقلم PA Nelson وDA Brandt
• "هندسة NVH للمركبات الكهربائية والهجينة" بقلم A. Crolla وJ. Crolla
