أجهزة الطاقة-عالية الطاقة، وهي عبارة عن مكونات دوائر متكاملة قادرة على التعامل مع مستويات الطاقة العالية ومخرجات التيار/الجهد الكبيرة لتشغيل الأنظمة الإلكترونية ذات الطاقة المتوسطة-إلى-العالية-أو تطبيقات تحويل الطاقة، تعمل كمكونات رئيسية لا غنى عنها في المعدات الإلكترونية الحديثة. تكمن وظيفتها الأساسية في تحقيق كفاءة تحويل الطاقة الكهربائية، أو توزيعها، أو تثبيت الجهد الكهربي، أو التحكم فيها للوفاء بمتطلبات إمداد الطاقة للأجهزة-عالية الطاقة مثل الآلات الصناعية، ومركبات الطاقة الجديدة، والخوادم، -والأجهزة المنزلية عالية الكفاءة. ومع التقدم التكنولوجي السريع، تخضع أجهزة الطاقة هذه للترقيات المستمرة بينما تظل معايير الأداء صارمة بشكل متزايد. ونتيجة لذلك، أصبح اختبار المعلمات الكهربائية عملية حاسمة لضمان جودة المنتج والحفاظ على خصائص الأداء المستقرة.
مقدمة لمعلمات الأداء الكهربائي
تعمل معلمات الأداء الكهربائي بمثابة الواصفات الأساسية لخصائص أجهزة الطاقة الكبيرة في الدوائر، مما يعكس أدائها الشامل في ظل ظروف التشغيل المختلفة. تشمل المعلمات الكهربائية الرئيسية لهذه الأجهزة تيارات التشغيل، وفولتية العمل، وكفاءة تحويل الطاقة، بالإضافة إلى الحماية من الجهد الزائد، وحماية التيار الزائد، وآليات الحماية من درجة الحرارة الزائدة. تلعب هذه المعلمات دورًا حاسمًا في تحديد الأداء التشغيلي لأجهزة الطاقة الكبيرة.
وعلى وجه التحديد، فإن حجم تيار التشغيل، وجهد التشغيل، وكفاءة تحويل الطاقة يحدد بشكل مباشر سيناريوهات التطبيق للأجهزة -عالية الطاقة؛ تعد الحماية من الجهد الزائد، والحماية من التيار الزائد، والحماية من درجة الحرارة الزائدة أمرًا بالغ الأهمية لسلامة المنتجات التي تستخدم أجهزة -عالية الطاقة.

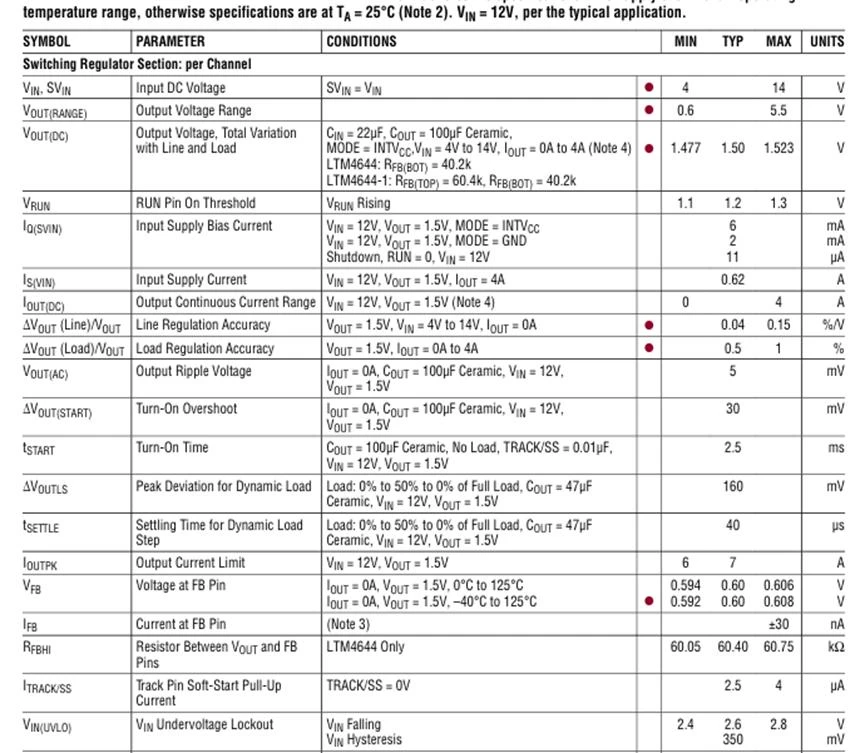

تجدر الإشارة إلى أن الأنواع المختلفة من الأجهزة-عالية الطاقة تختلف بشكل كبير في معلمات الأداء الكهربائي وظروف التشغيل. للحصول على فهم أعمق لهذه الاختلافات، يمكننا الرجوع إلى أدلة الأجهزة ذات الصلة. كما هو موضح في الشكل أدناه، يعرض الجدول معلمات الخصائص الكهربائية المحددة من مستند مواصفات الأجهزة ذات الطاقة العالية- الخاص بالشركة. يمكن الحصول على مواصفات الأداء الكهربائي التفصيلية والمعلمات التشغيلية من هذه الوثائق الفنية. تعد هذه المعلومات أمرًا بالغ الأهمية لتحديد الأجهزة المناسبة{6}}ذات الطاقة العالية استنادًا إلى سيناريوهات ومتطلبات التطبيق المحددة.
معدات الاختبار الرئيسية
اعتمدت GRGTEST النظام الأساسي لاختبار الرقاقة التناظرية STS8200 من شركة Huafeng للقياس والتحكم، مما يوفر إمكانات عالية- للاختبار والتحقق من الصحة.
مميزات الجهاز:
STS8200 عبارة عن منصة اختبار الرقائق التناظرية التي طورتها شركة Huafeng Test & Control، وهي شركة ATE الرائدة في الصين. تم تصميم STS8200 وهندسته داخليًا- بواسطة Huafeng Test & Control، وهو بمثابة حل الاختبار الرئيسي لسوق IC ATE التناظري المحلي ويتم تصديره عالميًا. تم تصميمه خصيصًا لاختبار الرقائق التناظرية ورقائق الإشارة-المختلطة، وهو يوفر إمكانات اختبار شاملة.
تتيح منصة البرامج المتكاملة تكامل VS لتصحيح الأخطاء المشترك وإنشاء أطر التعليمات البرمجية من خلال واجهة جدول البيانات، مما يوفر للمستخدمين إمكانات برمجة واختبار قوية لتسريع وتحسين تطوير برنامج الاختبار.
تُظهر منصة STS8200 قابلية توسع استثنائية في محاكاة سعة قناة الاختبار. تتكون خزانة الإطار الرئيسي من صندوقي توصيل-، يدعم كل منهما 13 فتحة بحد أقصى يبلغ 26 فتحة. يسمح النظام بإدخال مرن للوحات الموارد المعيارية بناءً على المواصفات المطلوبة، مما يضمن التوافق الدقيق للموارد لجميع المنتجات.
يدعم النظام الاختبار التناظري عبر نطاقات الجهد والتيار المتعددة، مع اختبار قياسي يغطي -100 فولت إلى +100فولت و-10 أمبير إلى +10 أمبير. يمكن للوحات FOVI/FPVI/QVM المدمجة إنشاء أشكال موجية بناءً على بيانات الاختبار، مما يتيح وظيفة راسم الذبذبات التناظري.
علاوة على ذلك، يدعم الجهاز ما يصل إلى 32 قناة رقمية وبروتوكولات اتصال رقمية متعددة، مع توفير مكتبات وظائف مخصصة لكل بروتوكول لتلبية متطلبات الاختبار الرقمي التناظري المختلط- مع تحسين كفاءة الاختبار والتطوير بشكل كبير.
حالة الاختبار
كما هو الحال مع تطوير الأجهزة وهندسة الأنظمة المضمنة، يعد التقييم الشامل لمعلمات مكونات مصدر الطاقة الرئيسية أمرًا ضروريًا قبل إجراء اختبار الطاقة على نطاق واسع. يصبح اختيار معدات الاختبار المناسبة أمرًا بالغ الأهمية، حيث تعمل أجهزة الاختبار كأدوات أمامية لدينا - وقد تؤدي الاختيارات غير الصحيحة إما إلى "استخدام مطرقة ثقيلة لكسر الجوز" أو "المبالغة في تعقيد الأمور من خلال تعديلات طفيفة". تكمن السمة المميزة لمكونات الطاقة الكبيرة في حجمها الهائل، مما يتطلب معدات اختبار ذات تغطية كافية لنطاقات الجهد العالي والتيار. بالإضافة إلى المواصفات الأساسية، فإن الفحص الدقيق للمعلمات المعقدة مثل -المقاومة يعد أمرًا حيويًا لضمان دقة القياس القادرة على اكتشاف اختلافات الجهد والتيار الدقيقة.
من بين المعلمات الكهربائية لمصادر الطاقة الكبيرة، تتضمن معلمات التيار المستمر الحرجة VOUT وVFB وVRUN وIQ وISS وISD. الحد الأدنى للتيار عادة ما يكون أقل من 10 مللي أمبير، في حين يصل الحد الأقصى لتيار التشغيل إلى عدة أمبير.
يوضح ما يلي تطبيق GRGTEST لـ STS8200 لاختبار مكونات الطاقة العالية-لشركة ما. يتميز هذا المشروع بقدرة عالية-على تشغيل التيار، مع وجود قناة واحدة قادرة على توصيل تيار 4 أمبير وتكوين متوازي لأربعة{{5}قنوات يحقق خرج 16 أمبير.

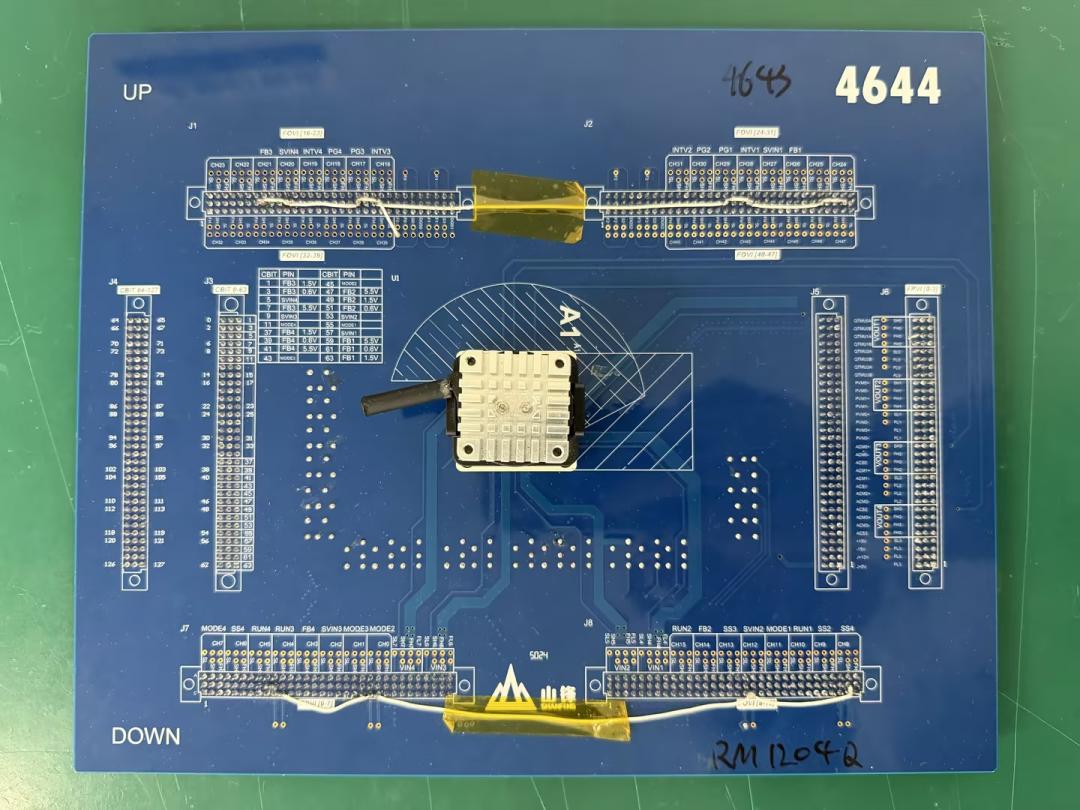

عينة الاختبار

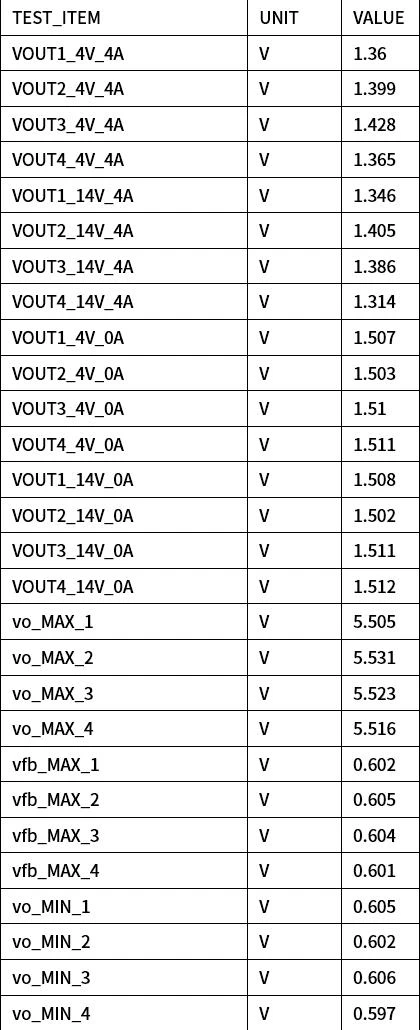

استخراج معلمات الاختبار الرئيسية
الاختبار المتخصص للمعلمات الكهربائية للأجهزة-عالية الطاقة
تتخصص GRGTEST في اختبار الدوائر المتكاملة، وإنشاء قدرات احترافية لقياس المعلمات الكهربائية لأجهزة الطاقة الكبيرة. من خلال الاستفادة من المعدات المتقدمة والتقنيات الدقيقة والخبرة العملية الواسعة، فإننا نقدم دعمًا عاليًا- للاختبار والتحقق خلال عملية البحث والتطوير والإنتاج للأجهزة ذات الطاقة الكبيرة.
مدعوم بمعدات اختبار متطورة-: يشتمل النظام على منصة اختبار الرقائق التناظرية STS8200 من Huafeng Measurement & Control، مما يوفر إمكانات اختبار واسعة النطاق-من-100 فولت إلى +100فولت و-10 أمبير إلى +10 أمبير. يضم 32 قناة رقمية ودعمًا لبروتوكولات الاتصال المتعددة-، وهو يتفوق في التعامل مع اختبار الجهد العالي/التيار العالي-مع التقاط المعلمات الدقيقة بدقة مثل المقاومة. يتم تحقيق تقييم شامل للأداء بدءًا من القياسات التقريبية وحتى عمليات التفتيش التفصيلية بسلاسة!
اكتشاف شامل للمعلمات: قادر على اختبار معلمات التيار المستمر المهمة بما في ذلك VOUT وVFB وVRUN وIQ وISS، مما يغطي مؤشرات الأداء الكهربائية الأساسية مثل تيار التشغيل/الجهد الكهربي وخصائص الحماية. تتوافق البيانات المقاسة بدقة مع حدود المواصفات المذكورة في أوراق بيانات الجهاز، مما يوفر دعمًا قويًا للبيانات لمراقبة جودة المنتج!
مجموعة متنوعة من قدرات الاختبار: من خلال الاستفادة من التقنيات والمعدات المتقدمة، فإننا نعتمد على اختبارات أجهزة الطاقة على نطاق واسع- للتطوير المتزامن لقدرات الاختبار الشاملة لرقائق المنطق الرقمي، والرقائق الهجينة الرقمية التناظرية-، ورقائق SoC، والمكونات المتنوعة الأخرى، مما يؤدي إلى إنشاء نظام بيئي متكامل لخدمة اختبار الدوائر المتكاملة-.
أوراق اعتماد موثوقة + فريق محترف: معتمد من CMA/CNAS ومعترف به من قبل ما يقرب من 40 صانع سيارات، فريقنا الأساسي متخصص في اختبار الرقائق مع خبرة مثبتة في تطوير برامج الاختبار وتنفيذها. نحن نقدم حلولًا شاملة -إلى-تغطي تصميم بروتوكول الاختبار وتفسير البيانات للعملاء.
